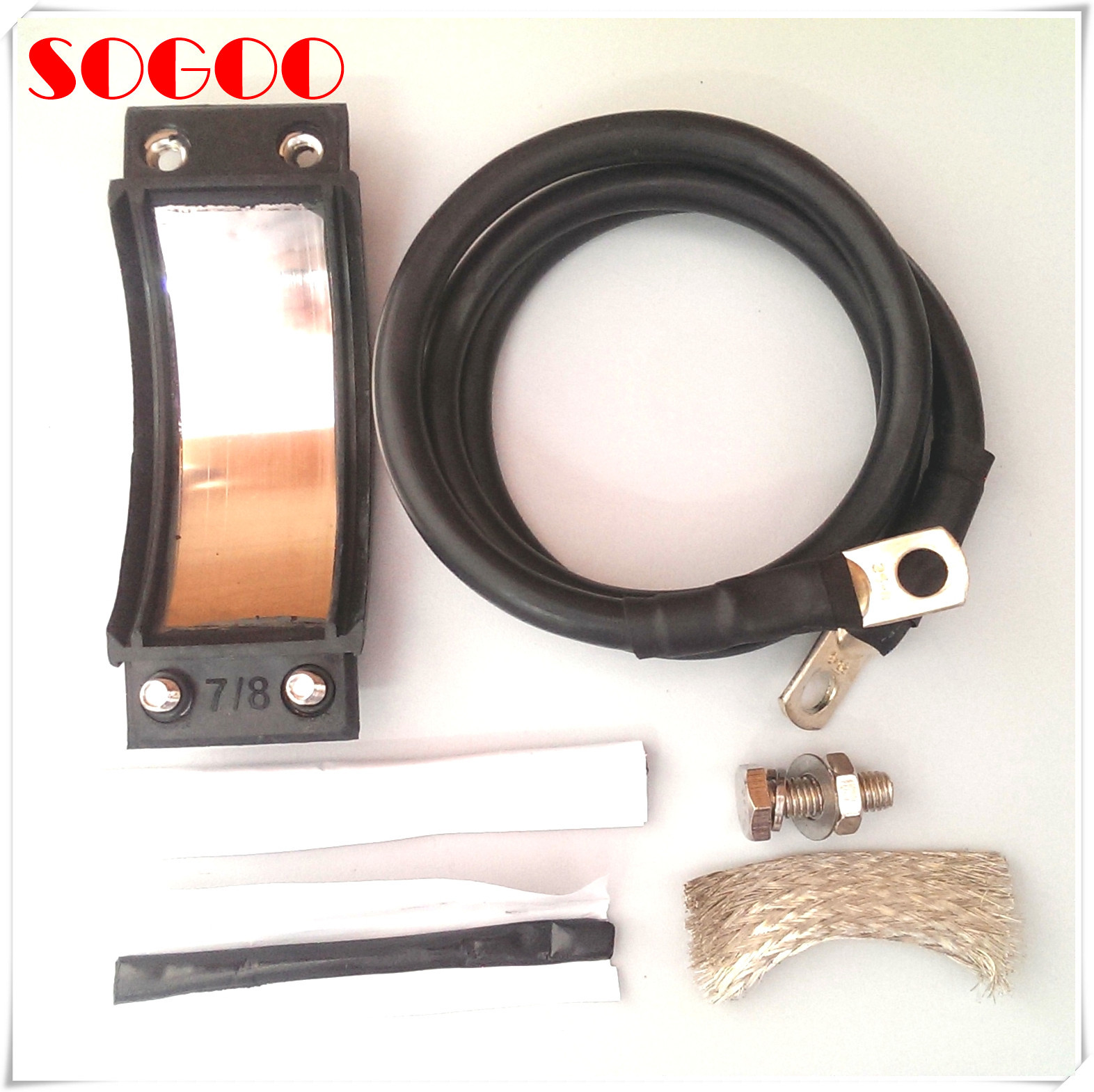

El kit de puesta a tierra de tipo marco es un diseño compacto para la puesta a tierra de cables coaxiles al aire libre (de cuerda o trenzada).Kit de puesta a tierra de tipo marco ofrece instalación rápida, buena impermeabilización y eficiencia de costes.

Componentes y material del kit de puesta a tierra del marco:
◆ Contacto interno: correa de trenza de cobre recubierta de estaño.
◆ Clampada de tierra: acero inoxidable 304 + caucho EPDM revestido para asegurar la impermeabilización.
◆ Banda de sellado: cada lado tiene una banda de sellado para asegurar la resistencia al agua.
◆ Cable de puesta a tierra: 16 mm2 o 25 mm2 BV o BVR alambre de cobre para la puesta a tierra a la barra de bus.
◆ Lugas de cobre: 16-8, 25-8 lugas de cobre recubiertas de estaño para conectarlas a la barra de tierra.
◆ Accesorios de instalación: pernos hexadecimales interiores para su instalación inmediata.

El material
No Piezas materiales cantidad
1 caucho de envoltura EPDM Negro 1
2 Correa de tierra Acero inoxidable SUS304, pasivación 1
3 Cinta de caucho butílico caucho butílico 2
4 cinta trenzada de cobre, recubierta de estaño (ancho 15-20 mm) 1
5 Lavadora de anillo O de caucho negro 2
6 Lavadora dentada de acero inoxidable SUS304, pasivación 2
7 tornillo hexagonal interior M6×25 acero inoxidable SUS304, pasivación 2
8 Soportador de cable de agujero único M6 de cobre, recubierto de estaño 1
9 Polyolefin 2 tubo contraíble por calor
10 Cable de conexión a tierra 16 mm2 Cobre (conductor) 1
PVC (chaqueta), negro

11 Agujero único M8 de cobre, recubierto de estaño 1
12 Tuerca M8 Acero inoxidable SUS304, pasivación 1
13 Lavadora de resorte Acero inoxidable SUS304, pasivación 2
14 Lavadora de acero inoxidable SUS304, pasivación 2
15 Cerrojo M8×25 Acero inoxidable SUS304, pasivación 1

Embalaje: estándar, una pieza en bolsa de plástico

Entrega: 15 días

capacidad mecánica:

1. Material de acero inoxidable: superficie lisa, sin arrugas ni grietas, sin inclusiones obvias ni marcas de hundimiento
2. material de caucho: superficie limpia, sin lesiones y burbujas
3. alambre de conexión a tierra de densidad constante: barrera aislante uniforme, sin grietas ni envejecimiento de la superficie
4. Cerrojo y tuerca: superficie limpia, sin grietas ni manchas de óxido
5. fácil de instalar

Servicios:Para satisfacer los requisitos de nuestros clientes, también personalizamos productos especiales.lo produciremos o por favor envíenos sus parámetros de ingeniería específicos como IMD, VSWR, revestimiento, etc. Discutiremos con usted acerca de los detalles y por favor no dude en ponerse en contacto con nosotros.

Calidad:Con el fin de garantizar la calidad del producto, hemos combinado con nuestros empleados altamente calificados, líneas de producción avanzadas, equipos de prueba sofisticados y red de servicio a nivel nacional.

Garantización: Proporcionamos un servicio integral, incluyendo servicio de calidad, servicios de orientación, nos centramos en las necesidades del cliente en cada detalle.
