| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | OEM/ODM |
| Certificación: | CE, RoHS |
| Número de modelo: | RPM 253 1619/50M o RPM 253 1619/100M, en el caso de las unidades de velocidad más pequeñas. |
| Cantidad de orden mínima: | 10 piezas |
| Precio: | sales@sogootech.com |
| Detalles de empaquetado: | Bolsa de PP + cartón de papel |
| Tiempo de entrega: | 3-20 días dependiendo de la cantidad |
| Condiciones de pago: | Paypal, T/T, Unión Occidental |
| Capacidad de la fuente: | 100000 piezas por semana |
| Nombre del producto: | RPM 253 1619 50m 100m cable de fibra | Palabras clave: | RPM 253 1619 |
|---|---|---|---|
| Aplicación: | Cables de fibra óptica de Ericsson | Tamaño: | 5 mm de diámetro |
| Duración: | los 50~100m | Conector: | 1F LC-LC SM |
| Resaltar: | Cables de fibra óptica de Ericsson,Cable de fibra óptica,El alambre de tierra de Fullax |
||

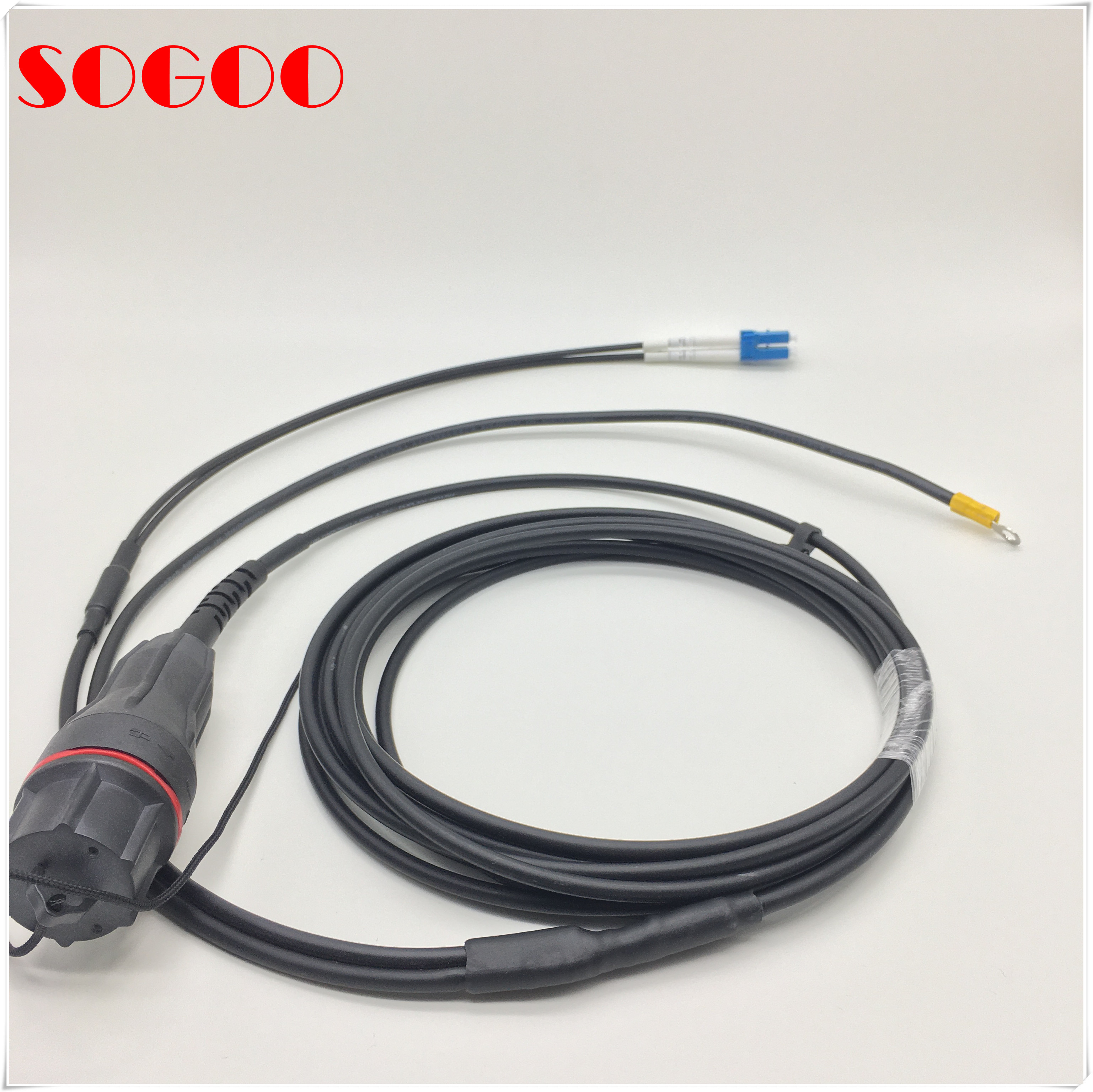

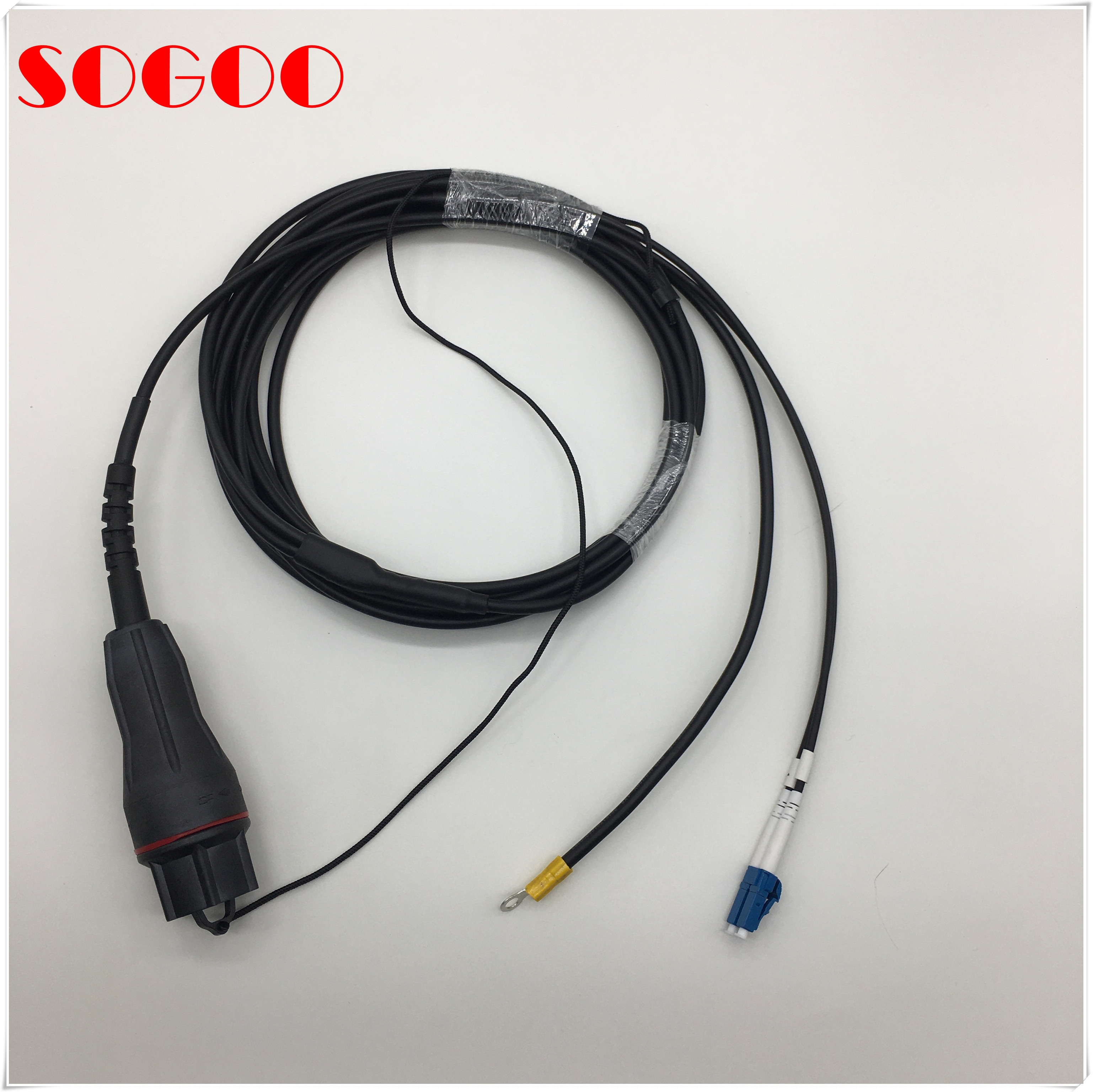

Los cables ópticos están diseñados de tal manera que puedan conectarse a tierra con una bandeja metálica con un cable de tierra de al menos 600 mm de longitud.La conexión del cable de tierra con un divisor metálico del cable óptico debe ser de aproximadamente. 1 metro antes del conector FullAXS. El cable de tierra debe terminarse con una zapatilla de cable M8 con al menos un orificio de fijación. Un ejemplo del diseño deseado se muestra en la figura siguiente.
| No. | Requisitos técnicos para los cables ópticos (anejar documentos de prueba): |
| 1. | Mediciones ópticas y de transmisión (IEC 60793 -1) |
| 2. | La resistencia a la tracción deberá estar de acuerdo con la norma IEC 60794-1 → F=300N a largo plazo, F=450N a corto plazo |
| 3. | El ensayo de trituración deberá cumplir la norma IEC 60794-1 E3 → a largo plazo F=3000N/100mm, a corto plazo F=5000N/100mm |
| 4. | Se aplicará el método de ensayo de la prueba de la velocidad de despliegue. |
| 5. | Tipo de conector - LC/PC en modo único, conector dúplex |
| 6. | Tipo de fibra - modo único 9/125 μm, estándar SM G.657A1 |
| 7. | Pérdida de inserción 0,3 dB |
| 8. | Pérdida de retorno > 50 dB típica |
| 9. | La funda del cable debe ser autoadhesiva (apagada) y libre de sustancias que causen gases halógenos (LSOH). |
| 10. | Conector 1 en el emplazamiento de BBU - LC/UPC duplex, |
| 11. | Conector 2 en el emplazamiento de la RRU ¥ LC/UPC dúplex, carcasa FullAXS con tapa de protección, protección IP 65 |
| 12. | La fuerza de tracción máxima deberá ser de al menos 300 N. |
| 13. | Rango de temperatura: -40oC a + 85oC. Las |
| Los conectores ópticos o los cables ópticos de conexión deberán estar conformes (se adjuntan documentos justificativos): | |
| 14. | § CEI 61754 - Normas de interfaz mecánica |
| 15. | § CEI 61753 - Normas de rendimiento |
| 16. | § IEC 61300 - Procedimientos de ensayo y medición |
| 17. | § CEI 61755 - Interfaz óptica |
| Punto de trabajo | Especificaciones |
| Conector A | FULLAXS Duplex LC, Botón recto |
| Conector B | Duplex LC, botas rectas |
| Cables de conexión a tierra | Cable de conexión a tierra en el lado B, longitud 1,2 m |
| Cantidad de fibra | 2 núcleos |
| Tipo de fibra | Con un solo modo 9/125umG.657A1 |
| Atenuación del cable óptico a 1310 nm | 0.4 dB/km |
| Atenuación del cable óptico a 1550 nm | 0.3 dB/km |
| IL/conector | No más0.3dB según la norma IEC 61300-3-4 |
| Pérdida de retorno/conector | > 50 dB según la norma IEC 61300-3-6 |
| Rango de temperatura de funcionamiento | -20 a 70°C |
| Rango de temperatura de almacenamiento | -20 a 85 años°C |
| Resistencia a la tracción | No más de 350 N |
| Radius de flexión | 180 nm como mínimo |
| Resistencia al aplastamiento | Se aplicarán las siguientes medidas: |
| Cubierta exterior | PE, blindado por cable completo |
| Color de la envolvente del cable | Negro |
| OD del cable | 5 mm +/- 0,2 mm |
| Esparcirse. | 3.0mm tubo blindado, de color negro |
Caja de cartón de exportación estándar o caja hecha a medida según lo solicite el cliente
Envío:
Servicio puerta a puerta:DHL,TNT,Fedex,UPS International EXPRESS 3-5 días hábiles
Aeropuerto a Aeropuerto:Por vía aérea ((El cliente debe ponerse en contacto con la empresa de logística local para el despacho de aduanas)
Puerto a puerto: para pedidos de grandes cantidades
Preguntas frecuentes
1Pregunta: ¿Cuál es su cantidad mínima de pedido?
Respuesta: Cualquier pedido de prueba en pequeñas cantidades es bienvenido.
2Pregunta: ¿Su empresa acepta pedidos de muestras?
Respuesta: Sí. Envíenos sus dibujos. Los productos se pueden personalizar según sus requisitos.
3Pregunta: ¿Qué condiciones de pago acepta?
Respuesta: T/T, Union Western y Paypal
4Pregunta: ¿Qué medios de entrega admite su empresa?
Respuesta: Apoyamos la entrega rápida, el transporte aéreo, el transporte ferroviario y el transporte marítimo.
Espero con interés su consulta sobreCable de fibra óptica de Ericsson Fullaxs LC-LC con alambre de conexión a tierra.
